コーラルテックス 消臭性能

CORAL TEX

消臭性に優れていますので、トイレの壁に塗るだけで消臭効果が期待できます。

ホルムアルデヒドを約９５％も吸収しました。

トイレのアンモニアも約４０％も吸収しました。

ホルムアルデヒド及びアンモニアの吸着試験結果

試験日	平成23年5月10日
試験機関	一般財団法人　化学物質評価研究機構
試験容器	10L用のテドラーバッグ
試　料	コーラルテックス20g　アルミホイル（10cm×10cm)に塗布
養生期間	２週間
検知管による濃度の測定

ホルムアルデヒドの吸着試験方法

試料20gをアルミホイル（10cm×10cm）に塗布し、これを10L用のテドラーバッグに入れ、密封して内部の空気を抜き、100ppmに調整したホルムアルデヒドを充填した。
その後、1, 3, 5, 及び24時間経過後にテドラーバッグ内のホルムアルデヒド濃度を検知管で測定した。
また、同時に試料を入れない場合についても同様の操作で試験を行い、空試験とした。

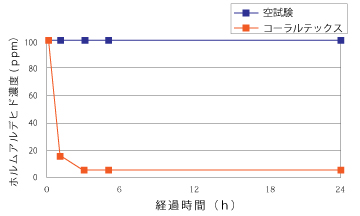

ホルムアルデヒドの吸着試験結果

	濃度(ppm)
	コーラルテックス	ブランク
初期濃度	100	100
１時間後	15	100
3時間後	5	100
5時間後	5	100
24時間後	5	100

アンモニアの吸着試験方法

試料20gをアルミホイル（10cm×10cm）に塗布し、これを10L用のテドラーバッグに入れ、密封して内部の空気を抜き、100ppmに調整したアンモニアガスを充填した。
その後、1, 3, 5, 及び24時間経過後にテドラーバッグ内のアンモニア濃度を検知管で測定した。
また、同時に試料を入れない場合についても同様の操作で試験を行い、空試験とした。

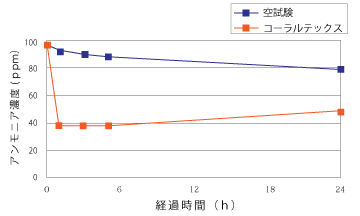

アンモニアの吸着試験結果

	濃度(ppm)
	コーラルテックス	ブランク
初期濃度	96	96
１時間後	38	93
3時間後	38	90
5時間後	38	88
24時間後	50	78

コーラルテックス　性能試験成績表

項　　目	規　　定	結　　果	試験方法
初期乾燥によるひび割れ抵抗性	ひび割れがないこと	適合	JIS A 6909 (2003)
付着強さ N/m㎡ 標準状態	0.2N/m㎡以上	1.5N/m㎡	JIS A 6909 (2003)
保水性	60％以上	98％	JIS A 6909 (2003)
耐摩耗性	はがれ及び磨耗による基板の露出がないこと	適合	JIS A 6909 (2003)
耐変退色性	ひび割れ及びはがれがなく 変色の程度：グレースケール3号以上であること	適合 （グレースケール５号）	JIS A 6909 (2003)
耐湿性　A法	塗面に移動、ひび割れ、膨れ及びしわがなく、かつ変色 がないこと	適合	JIS A 6909 (2003)
耐アルカリ性　B法	ひび割れ、はがれ、膨れ及びしわがなく、かつ変色及び つやの変化がないこと	適合	JIS A 6909 (2003)
吸放湿性　g/㎡		38	JIS A 6909 (2003)
荷姿：内容量 20kg ペール缶（ペースト状）
ホルムアルデヒド放散等級区分　日本建築仕上材工業会登録　 登録番号：０９０４０３１　放散等級区分：F☆☆☆☆
